Aerodynamik

Luftwiderstand Fw

- Geschwindigkeit (Strömung)
- angeströmte Fläche
- Körperform
- Luftdichte
- Oberfläche


Fw = Fwd          + Fvr
Druckwiderstand Reibungswiderstand

Fwd A Stirnfläche
V2
Körperform Cw
Luftdichte


Standartdichte 0m

Cw Widerstandsbeiwert




Fw = 0,5 Roh x v x Cw x A (Stirnfläche)
Flügelfläche bie einem Auftriebskörper

Reibungswiderstand

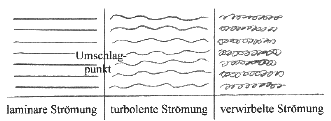

Strömungsformen

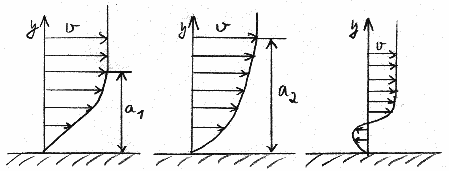

Grenzschicht

Laminar turbulent verwirbelt (keine Grenzschicht, weil "abgelöst")

Auftrieb

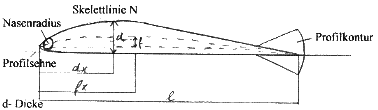

Profilparameter



dx- Dickenrückenlage
f- Profilwölbungshöhe
fx- Profilwölbungsrückenlage
l- Profiltiefe

Profilsehne bei Biknovexen Profil in der Mitte

Strömung am Profil

Zirkulation

Anfahrwirbel

Luftkraftverteilung am Profil

2/3 Sog
1/3 Druck

Strömungsabrisse

Luftkraft und Druckpunkt

Luftkraft greift an den Druckpunkt an

--> Druckpunktwanderung

negativer Anstellwinkel
